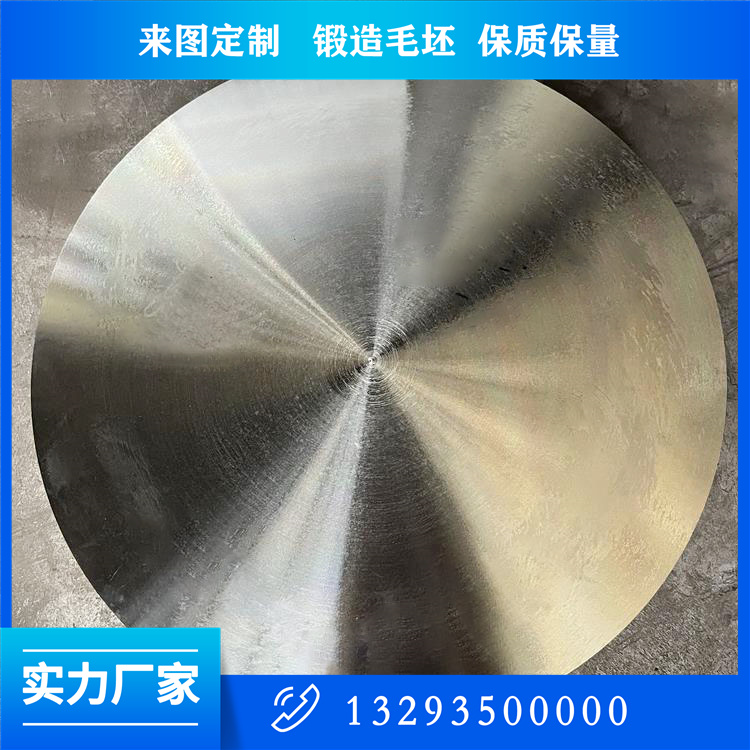

管板鍛件技術條件詳解
管板作為換熱器、鍋爐等壓力容器的核心部件，其技術條件直接關系到設備的安全性和傳熱效率。以下是符合ASME、GB/T等標準的專業技術規范：
一、材料技術要求
材料選用標準
碳鋼：SA-266 Gr.2（≤350℃）
低合金鋼：SA-387 Gr.11/22（高溫高壓）
不銹鋼：SA-240 304/316（腐蝕環境）
復合鋼板：SA-263/SA-264（不銹鋼覆層）
化學成分控制
math
復制
下載
特殊要求：
- 碳當量CE≤0.43%（焊接管板）
- 硫磷含量：S≤0.010%，P≤0.015%（核級）
- 殘余元素：Cu≤0.20%，Sn≤0.015%（防回火脆化）
制造工藝流程
復制
下載
鋼錠→鐓粗（壓縮比≥4）→沖孔→馬架擴孔→平整
→性能熱處理→粗加工→鉆孔→精加工
關鍵工藝參數
工序溫度控制變形量要求記錄要求
始鍛 1180±20℃ - 多點熱電偶記錄
終鍛 ≥850℃ 總鍛造比≥5 紅外熱成像存檔
管孔區鍛造 900-950℃ 局部變形≥30% 金相取樣驗證
三、熱處理技術要求
正火+回火工藝
正火溫度：Ac?+50℃（保溫時間2min/mm）
回火溫度：620±10℃（不低于3h/50mm）
消應力熱處理
焊后熱處理：580-620℃（保溫時間1h/25mm）
去氫處理：300℃×24h（[H]≤1ppm時免做）
四、機械性能指標
基礎性能要求
材料牌號抗拉強度(MPa)屈服強度(MPa)延伸率(%)沖擊功(J)
SA-266 Gr.2 485-620 ≥250 ≥21 ≥27
SA-387 Gr.22 515-690 ≥310 ≥18 ≥54
特殊性能補充
各向異性：Z向斷面收縮率≥35%
高溫強度：設計溫度下σ?≥0.9×室溫值
五、尺寸公差要求
加工精度標準
參數普通級公差精密級公差檢測方法
厚度 +2/-1mm ±0.5mm 超聲波測厚儀
平面度 1mm/m 0.3mm/m 激光平面儀
管孔直徑 ±0.1mm ±0.05mm 氣動量規
管孔間距 ±0.3mm ±0.1mm 光學測量系統
管孔加工要求
孔橋?qū)挾绕睿骸堋?0%設計值
孔壁粗糙度：Ra≤3.2μm（脹接區Ra≤1.6μm）
倒角角度：30°±2°（深度1.5±0.3mm）
六、無損檢測標準
檢測方法組合
100%UT檢測：SA-388（Ⅲ級驗收）
100%MT檢測：SA-275（表面裂紋檢測）
局部RT檢測：SA-578（對接焊縫）
特殊檢測要求
堆焊層檢測：
超聲波測厚（精度±0.1mm）
鐵素體含量測量（FN 5-12）
管孔陣列檢測：
渦流檢測（缺陷≤Φ0.5mm）
內窺鏡檢查（孔壁質量）
七、表面處理要求
防腐處理
碳鋼管板：熱噴鋁（150-200μm）+封閉漆
不銹鋼管板：電解拋光（Ra≤0.8μm）
密封面加工
平面密封面：Ra 1.6-3.2μm
凹凸密封面：輪廓度≤0.05mm
螺紋孔：2B級精度（ASME B1.1）
八、特殊試驗要求
管孔拉脫試驗
試驗壓力：3倍設計壓力
合格標準：無可見塑性變形
材料特殊性試驗
晶間腐蝕：ASTM A262 Practice E（不銹鋼）
落錘試驗：NDT溫度≤-29℃（低溫工況）
九、文件與認證
制造數據包
材料質量證明書（含PMI報告）
熱處理工藝曲線（帶時間-溫度記錄）
管孔坐標圖（含實測數據）
無損檢測原始記錄
合規認證
ASME Section VIII Div.1
PED 2014/68/EU Annex I
GB/T 151-2014（換熱器標準）
十、特殊工況補充
核級管板
輻照試驗：ΔRTNDT≤30℃
晶粒度要求：ASTM 5-7級
雜質控制：Co≤0.02%，Sb≤0.002%
高壓管板
有限元分析：峰值應力≤0.9σ_y
疲勞分析：循環次數≥10?次
注：對于厚度＞300mm的管板鍛件，需增加中間性能熱處理。管孔冷加工后應進行消應力處理（溫度≤0.4Tm）。所有檢測數據保存期限應不少于設備設計壽命的2倍年限。復合管板的覆層結合率需≥99%（超聲波檢測）。
